Контроллер защиты от протечки воды Mastino TS2 black (004404)

Контроллер защиты от протечки воды Mastino TS2 black (004404)  -  управляет системой защиты от затопления помещений.  Получает сигналы от датчиков и дает команды на краны. Используется для получения сигналов от датчиков протечки воды и отправке команд на открытие/закрытие кранов с электроприводом. Обеспечивает световое и звуковое оповещение об аварии. К контроллеру Mastino TS2 можно подключить до двух кранов и до пяти датчиков. Если вода попадает на датчик, контроллер автоматически подает команду на краны для их автоматического закрытия, таким образом защищает от затопления помещений.

Описание работы контроллера Mastino TS2:

1.Рабочий режим. При подключении устройства к сети 220В по схеме происходит его включение и переход в рабочий режим, питание на клемме номер 4 (открытие кранов) включается на постоянной основе. Без лимита времени. Мигание зеленого светодиода.

2.Режим перекрытия воды. При срабатывании датчика на воду или если при включении контроллера датчик был уже замкнут, система переходит в аварийный режим. Питание из клеммы №4 (открытие кранов) выключается, а на клемме номер 3 (закрытие кранов) включается на постоянной основе. Мигание красного светодиода. Без лимита времени и без реагирования на автопроворот кранов и состояние датчика, пока не будет физически нажата кнопка перезагрузки, которая находится на лицевой панели.

3.Режим автопроворота кранов от закисания. Программа закрытия/открытия кранов включается два раза в месяц. Отработка происходит только в том случае, если контроллер находится в обычном рабочем режиме. В режиме перекрытия воды эта функция не работает. Если при автопровороте кранов произошло срабатывание датчика, то контроллер переходит в аварийный режим. Отсчет времени для включения автопроворота кранов отсчитывается по времени работы рабочего режима.

Особенности монтажа и эксплуатации:

· Внимательно ознакомьтесь с инструкцией перед началом работы.

· Перед подключением контроллера Mastino TS2 или его отключением для проверки или замены обязательно обесточьте проводку.

· Электрическое соединение и подключение контроллера к сети должен выполнять квалифицированный электрик.

· Гарантия на неисправности контроллера возникшие в результате его неправильного подключения не распространяется.  · Напряжение питания на контроллер должно быть подано из силового шкафа и обязательно через УЗО (30 мА).

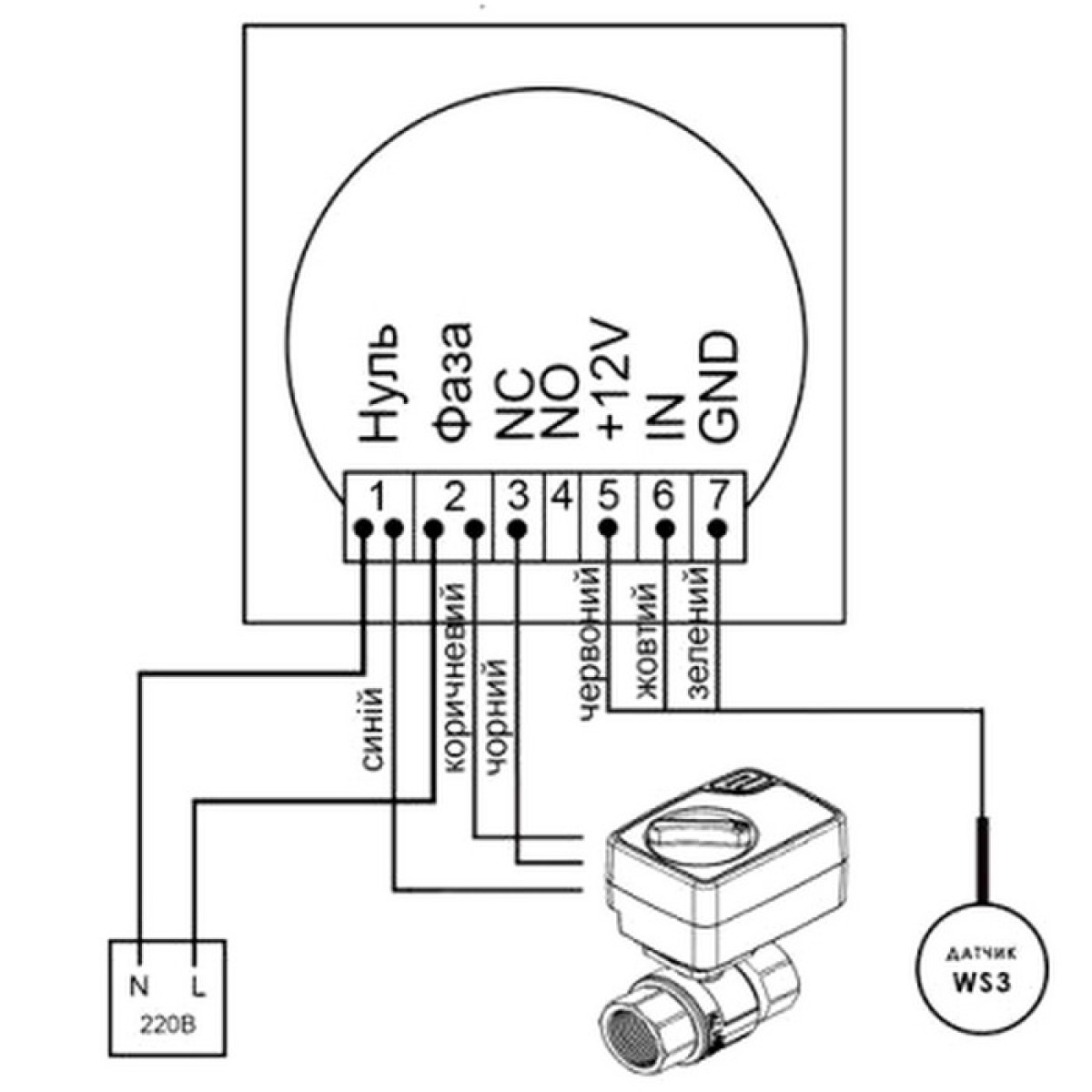

· Фазу и ноль подвести согласно схеме подключения

· Колодка «быстромонтаж» на семь выходов. Каждый выход предназначен для подключения одного провода. Для подключения большего количества проводов обязательно необходимо произвести их соединение методом лужения или использовать клеммы быстрого монтажа, типа Wago

Технические характеристики:

Производитель: Mastino

Страна производства: Украина

Тип: контроллер

Температурный режим воды: холодная

Количество клавиш: 1 шт.

Макс. количество кранов: 2 шт

Максимальное количество подключающих датчиков: 5 штук

Материал контакта: медь

Материал корпуса: стекло

Напряжение питания: 220 В~±10 В, 50 Гц

Подсветка: да

Мощность: не более 2 Вт

Уровень безопасности: IP20

Размеры: 86×86×35 мм

Тип димера: сенсорный

Время непрерывной работы: не ограничено

Цвет: черный

Способ установки: встроенный

Гарантия: 4 года
